1. Coloque la válvula de ibop superior en el piso debajo de la abrazadera
cilindro para que el cilindro de abrazadera pueda apuñalar sobre él (un
La junta de cachorro se puede usar para apoyarla). Bajar el cilindro de la abrazadera
para que el ibop superior suba a través del cilindro de la abrazadera.
Coloque la carcasa del actuador y el bloqueo de la junta de herramienta sobre la parte superior
IBOP y apriete cuatro tornillos de bloqueo alternativos para asegurarlo
el ibop superior, proporcionando un hombro temporal para soportar su
peso.
2. Instale la carcasa del actuador y las bielas.
3. Levante el cilindro de abrazadera con la válvula de ibop superior mientras
girando la transmisión de la transmisión en sentido horario para activar los roscas. Una vez
El vástago de la unidad y la válvula superior de IBOP comienzan a girar,
Detenga el motor, cambie hacia adelante y gire y presione y
Mantenga presionada la llave de la llave de torque y mantenga presionada el botón para
girar.
4. Pinte el IBOP inferior y el subsidio de ahorro en posición (consulte el
procedimientos apropiados en las secciones anteriores). Cerciorarse
que los dos bloqueos de unión de herramientas están instalados correctamente en la abrazadera
cilindro y en la secuencia correcta.
5. Suelte el botón de press de llave de la llave de torque y mantenga
Desengar. Baje el cilindro de abrazadera hasta que se alinee con el
Primer hoyo. Ahora el cilindro de abrazadera está alineado con el ahorrador
sub.
6. Seleccione el modo de torque. Presuriza el cilindro de abrazadera para sujetar
en el Saver Sub presionando y sosteniendo el par
Botón de presentación de llave y mantenimiento y aplique deseado
Torque a maquillaje las tres conexiones.
7. Coloque las tres cerraduras de juntas de herramientas en sus respectivas articulaciones. Instalar
las tres bloqueos de la junta de herramienta utilizando el ensamblaje adecuado
Procedimiento descrito en la sección Bloqueos de la junta de la herramienta.
8. Instale el yugo del actuador IBOP y asegure.
9. Retire el cabrestante y guárdelo en su caja.
Suministramos a continuación las piezas de repuesto:

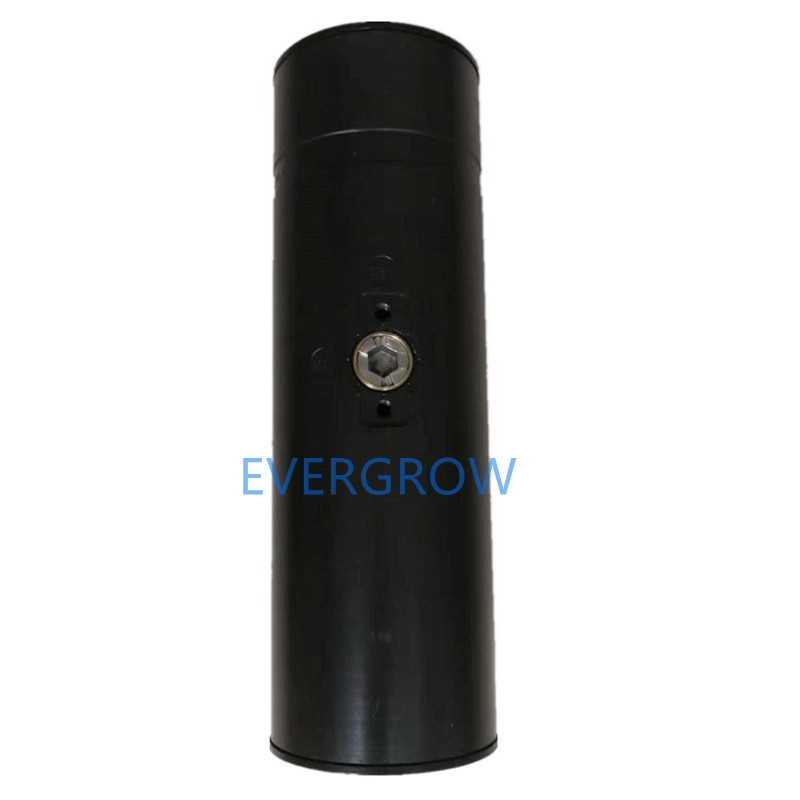

TDS-11SA IBOP Upper OEM#110103-500
Nov Varco TDS-11SA Top Drive IBOP Assembly
Nov TDS-11SA Top Drive IBOP Assy
IBOP Upper, OEM#110103-500
IBOP, superior, H2S TRIM OEM#110103-502
IBOP, Lower, OEM#114706-500
Ibop, menor, H2S TRIM OEM#114706-502
Calidad garantizada, ¡bienvenido al pedido!
